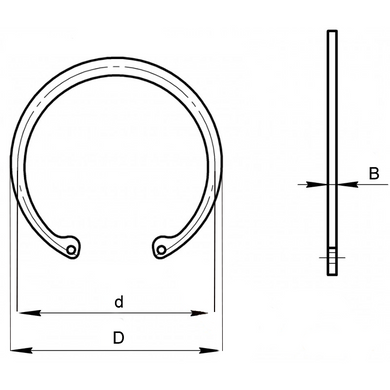

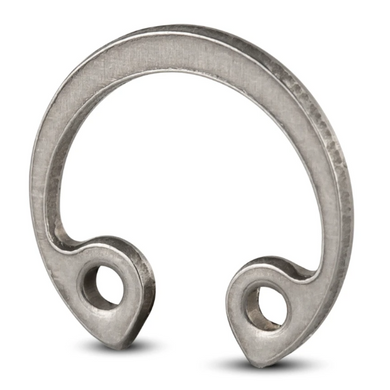

Стопорное внутреннее кольцо под отверстие 50 мм SEG W

Стопорные кольца используются в механических узлах для закрепления подшипников, фиксации осей, рычагов и тяг. Они монтируются в специальные пазы или канавки, где их выпуклая часть действует как фиксирующее плечо, надежно удерживающее деталь на монтажном месте.

В зависимости от применения, стопорные кольца могут быть внешними или внутренними. Внешние кольца используются для фиксации деталей на валах, а внутренние кольца устанавливаются в отверстия для монтажа механизмов. Кроме того, они делятся на концентрические и эксцентрические в зависимости от их формы.

Как подобрать:

1. Измерьте диаметр вала, на который будет устанавливаться стопорное кольцо.
2. Определите, какой тип вам нужен (внутреннее или внешнее).
3. Кольца маркируются соответствующим диаметру вала или отверстия, куда монтируется кольцо. Внешние стопорные кольца измеряют по внутреннему диаметру, а внутренние по внешнему.

Пример: Стопорное кольцо внешнее под отверстие 4 мм SEG Z - значение 4 мм будет обозначать размер кольца, Z - внешнее, SEG - обозначение стопорных колец.

Внешние кольца - стандарт DIN 471 или ГОСТ 13942-86
Внутренние кольца - стандарт DIN 472 или ГОСТ 13943-86
